PWM調光信號變送器原理，脈寬調制（PWM）基本原理：控制方式就是對逆變電路開關器件的通斷進行控制，使輸出端得到一系列幅值相等的脈沖，用這些脈沖來代替正弦波或所需要的波形。也就是在輸出波形的半個周期中產生多個脈沖，使各脈沖的等值電壓為正弦波形，所獲得的輸出平滑且低次諧波少。按一定的規則對各脈沖的寬度進行調制，既可改變逆變電路輸出電壓的大小，也可改變輸出頻率。

  深圳貝福科技有公司生產的PWM轉模擬信號變送器用于工業自動化，現場調速，調光系統等，廣泛適于各個場合.

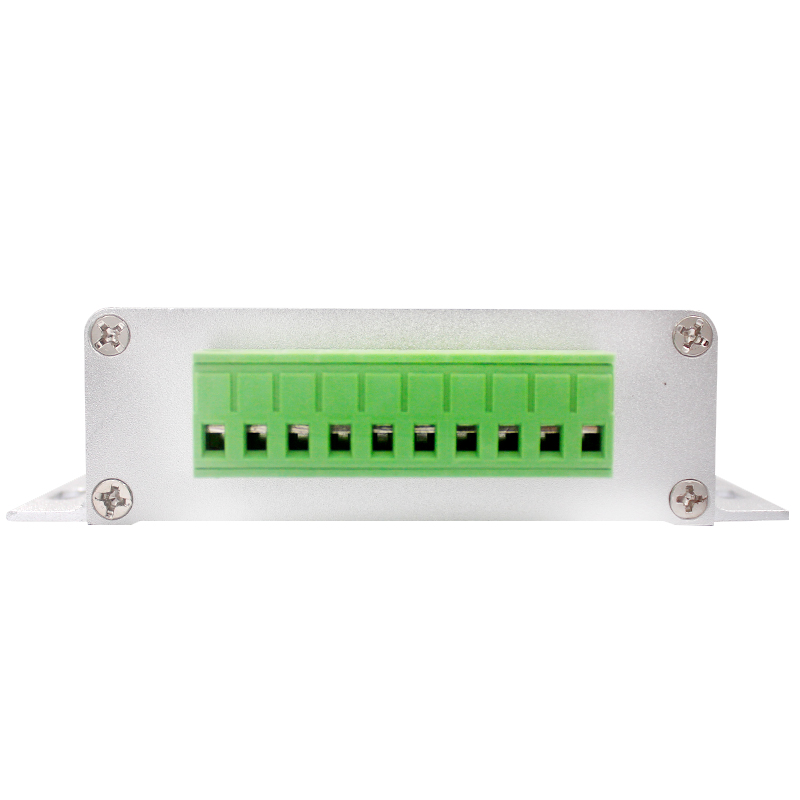

0-10V模擬量或RS485轉PWM輸出隔離轉換器

 主要特性:

>> 螺絲固定安裝，插拔式接線端子

>> 尺寸：120 x 105 x 29mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> RS-485遠程設備控制選型舉例：

例1：一進一出 輸入信號:0-10V  供電電源:24V  輸出信號:100Hz PWM  型號:DIN11 IBF V2-P1-PWM2

例2：一進兩出 輸入信號:0-10V  供電電源:12V  輸出信號:100KHz PWM  型號:DIN12 IBF V2-P2-PWM5

例3：兩進兩出 輸入信號:4-20mA  供電電源:24V  輸出信號:10KHz PWM  型號:DIN22 IBF A4-P1-PWM4

例4：一進兩出 輸入信號:RS485  供電電源:24V  輸出信號:100KHz PWM  型號:DIN12 IBF RS485-P1-PWM5

例5：一進一出 輸入信號:RS485  供電電源:15V  輸出信號:1KHz PWM  型號:DIN11 IBF RS485-P4-PWM3

例6：一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）

采用標準導軌式接線端子，安裝使用簡捷方便，安全可靠

PWM脈寬調制信號輸入模擬信號輸出隔離變送器

主要特性:

>>精度等級：0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>輔助電源：5V/12V/15V/24VDC（范圍±10%）

>>PWM脈寬調制信號輸入: 50Hz~100KHz

>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

>>標準DIN35 導軌式安裝

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>數字信號轉模擬信號，DA變換

>>隔離4-20mA或0-20mA信號傳輸

>>工業現場特殊信號隔離及變換

>>PWM信號長線無失真?zhèn)鬏?/span>

>>儀器儀表信號收發

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>PLC/FA 電機信號隔離控制

>>脈寬測量
