產品說明

                                                            DIN11系列超大5A電流信號隔離變送器（鋁合金外殼）

主要特性:

>> 精度、線性度誤差等級： 0.2、0.5級

>> 4-20mA/0-5V/0-10V等標準信號輸入

>> 0-3A/0-5A等電流信號輸出

>> 0~1V(max 5A)/0~10V/0-24V(max 5A) 等電壓信號輸出

>> 信號輸入/信號輸出 3000VDC隔離

>> 輔助電源：24V直流單電源供電

>> 輔助電源與輸出信號不隔離

>> 螺絲固定安裝，插拔式接線端子

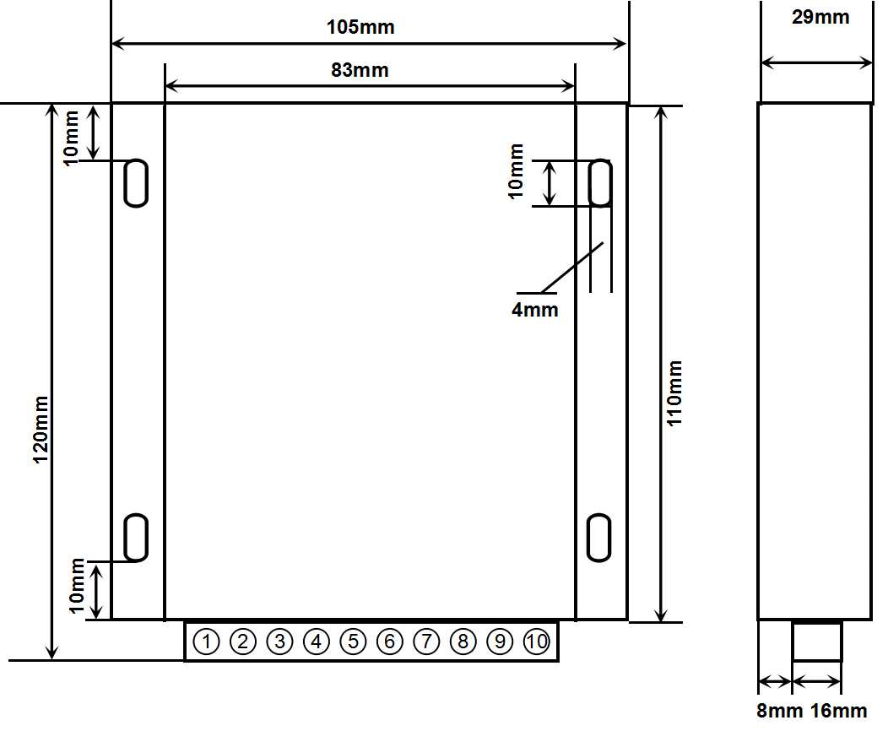

>> 尺寸：120 x 105 x 29mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> 工業現場信號隔離與放大

>> 電流信號放大或電壓信號驅動能力加強

>> 電磁閥、比例閥門線性驅動器

>> 電磁開關線性控制器

>> 電磁驅動線圈或大功率負載

>> 地線干擾抑制

產品選型表：

DIN11F  IBF - V(A)□ - P□ – V(A)□

注：定貨時請告知輸出負載電阻的大小。

選型舉例：

例1：輸入信號:0-10V  供電電源:24V  輸出信號:0-5A 負載電阻: 4.8歐姆   型號:DIN11F IBF V2-P1-Az

例2：輸入信號:0-10V 供電電源:12V   輸出信號:0-10V 負載電阻: 2歐姆   型號:DIN11F IBF V2-P2-V2

例3：輸入信號:0-3V  供電電源:24V   輸出信號:0-24V 負載電阻: 4.8歐姆  型號:DIN11F IBF Vz-P1-Vz

通用參數

注意事項:

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。

9、產品規格更新時恕不另行通知。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2016深圳市貝?？萍加邢薰?。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.0

                                                                        日期：2019年1月
