產品說明

主要特性:

>>精度、線性度誤差等級： 0.1、0.2、0.5級

>>4-20mA/0-5V/0-10V等標準信號輸入

>>可選擇RS485通訊輸入，支持Modbus協議

>>PWM信號輸出，PWM頻率可選

>>PWM輸出驅動能力可達5A

>>信號輸入/信號輸出   3000VDC隔離

>>可選擇一進一出，一進兩出，兩進兩出

>>可選5V、12V、15V或24V直流單電源供電

>>PWM信號幅值等于供電電源電壓

>>輔助電源與PWM信號不隔離

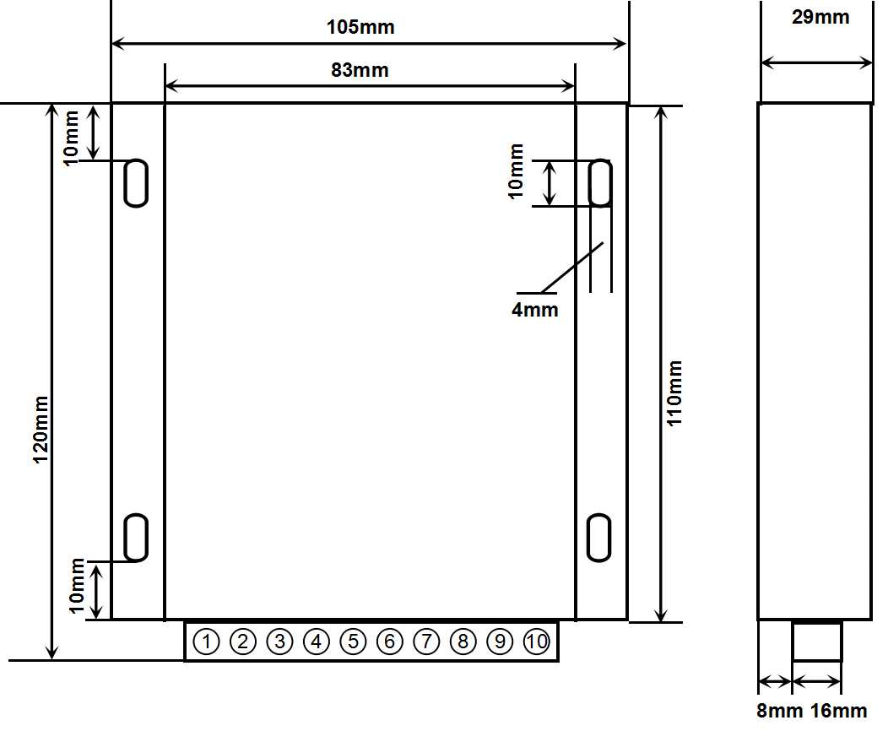

>>尺寸：120 x 105 x 29mm>> 螺絲固定安裝，插拔式接線端子

>>工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>>   機器視覺燈光控制

>>   LED燈光亮度調節

>>   電磁閥、比例閥門線性驅動器

>>   模擬量電機控制器

>>   電磁驅動線圈或大功率負載

>> RS-485遠程設備控制

                    產品選型表：

DIN□□  IBF –  V(A)□   –    P□   –   PWM□

選型舉例：

例1：一進一出 輸入信號:0-10V  供電電源:24V  輸出信號:100Hz PWM  型號:DIN11 IBF V2-P1-PWM2

例2：一進兩出 輸入信號:0-10V  供電電源:12V  輸出信號:100KHz PWM  型號:DIN12 IBF V2-P2-PWM5

例3：兩進兩出 輸入信號:4-20mA  供電電源:24V  輸出信號:10KHz PWM  型號:DIN22 IBF A4-P1-PWM4

例4：一進兩出 輸入信號:RS485  供電電源:24V  輸出信號:100KHz PWM  型號:DIN12 IBF RS485-P1-PWM5

例5：一進一出 輸入信號:RS485  供電電源:15V  輸出信號:1KHz PWM  型號:DIN11 IBF RS485-P4-PWM3

例6：一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）
