產品說明

兩路繼電器DO輸出，Modbus TCP和MQTT，WiFi模塊  IBF170

產品特點：

● 兩路繼電器輸出，WiFi通訊控制

● 支持TCP Server, UDP, MQTT等通訊協議

● 內置網頁功能，可以通過網頁控制繼電器

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可在網頁上設置模塊IP地址和其他參數

● 低成本、小體積、模塊化設計

● 外形尺寸：106 mm x 59mm x 37mm

典型應用：

● 信號控制、監測和MQTT上報

●  TCP網絡，數據采集

● 智能樓宇控制、安防工程等應用系統

● 工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測與控制

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

產品概述：

IBF170產品實現傳感器和網絡之間形成透明的數據交互，用來控制設備運行。可以通過網絡控制繼電器產生的開關量來控制設備運行。

IBF170系列產品包括電源調理，繼電器控制和WiFi網絡接口通信。通訊方式采用MODBUS TCP協議。TCP是基于傳輸層的協議，它是使用廣泛，面向連接的可靠協議。用戶可直接在網頁上設置模塊IP地址、子網掩碼等?？捎脕?lái)對傳感器設備的運行監測與控制。

IBF170系列產品是基于單片機的智能監測和控制系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

IBF170系列產品按工業標準設計、制造，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。

功能簡介：

IBF170 遠程I/O模塊，可以用來控制2路開關量信號輸出。

1、  開關量信號輸出

2路C型繼電器信號輸出，有常開與常閉接點。

2、通訊協議

通訊接口： WiFi網絡接口。可以連接到局域網里的WiFi。

通訊協議：采用MODBUS TCP協議，實現工業以太網數據交換。也可以通過TCP socket和模塊通訊。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于10mS。

3、抗干擾

模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。

產品選型：

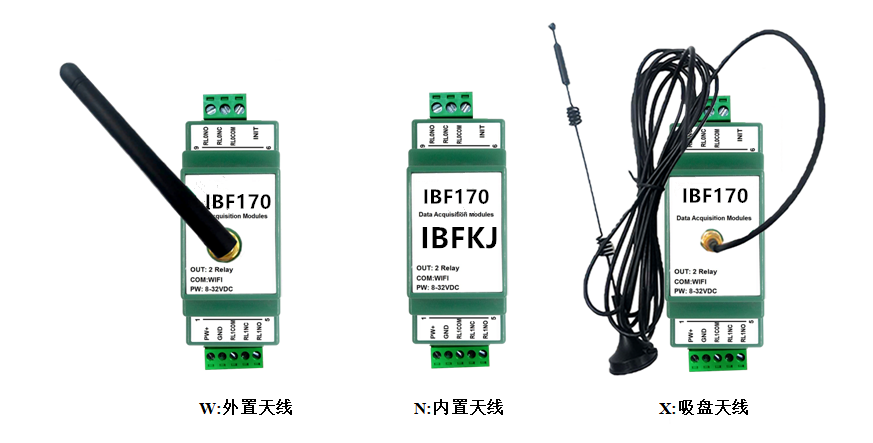

IBF170  -  WiFi   -  □

                                                      天線的形式

                                                        W：外置天線

                                                        N：內置天線

                                                        X：吸盤天線

通訊接口

                                         WiFi：輸出為WiFi網絡接口

選型舉例1： 型號：IBF170 -WiFi-W   表示接口為WiFi, 外置天線

選型舉例2： 型號：IBF170 -WiFi-N   表示接口為WiFi, 內置天線

選型舉例3： 型號：IBF170 -WiFi-X   表示接口為WiFi, 吸盤天線

IBF170通用參數：

(typical @ +25℃，Vs為24VDC)

輸出類型：  C型繼電器輸出，2通道（DO0~DO1）。有常開，常閉和公共端。

觸點負載能力：1A 125VAC或2A 30VDC。

觸點形式： 2Z

最大切換電壓：240VAC / 120VDC

最大切換電流：2A

通    訊：   MODBUS TCP通訊協議 或者 TCP socket字符協議 或者 MQTT協議

網    頁：   支持網頁訪問模塊，支持網頁設置模塊參數。

接    口：   WiFi網絡接口。

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 95% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

外形尺寸：   外形尺寸：106 mm x 59mm x 37mm
