產品說明

DIN11系列頻率信號轉電壓或電流信號隔離變送器

主要特性:

>> 精度等級：0.2級

>> 全量程內極高的線性度（非線性度<0.1%）

>> 輔助電源/信號輸入/信號輸出： 2500VDC 三隔離

>> 輔助電源：5VDC，12VDC，24VDC等單電源供電

>> 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz

>> 輸出標準0-2.5V/0-5V/0-10V電壓信號

　　 或0-10mA/0-20mA/4-20mA電流信號

>> 小體積,標準DIN35導軌式安裝

>> 工業級溫度范圍: -20~+85 ℃

應用：

>> 頻率傳感器信號采集、隔離轉換

>> 變頻器（FA） 頻率信號數據采集和控制

>> 發電機、電動機等旋轉設備轉速監測

>> 變壓器工作頻率檢測

>> 儀器儀表與傳感器信號收發

>> 非電量信號變送

>> 速度信號測量

產品選型表：

DIN11 IBF – F□ - P□ – V(A)□

產品選型舉例：

例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V  型號：DIN11 IBF F1-P1-V1

例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA  型號：DIN11 IBF F2-P2-A4

例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V  型號：DIN11 IBF F3-P1-V2

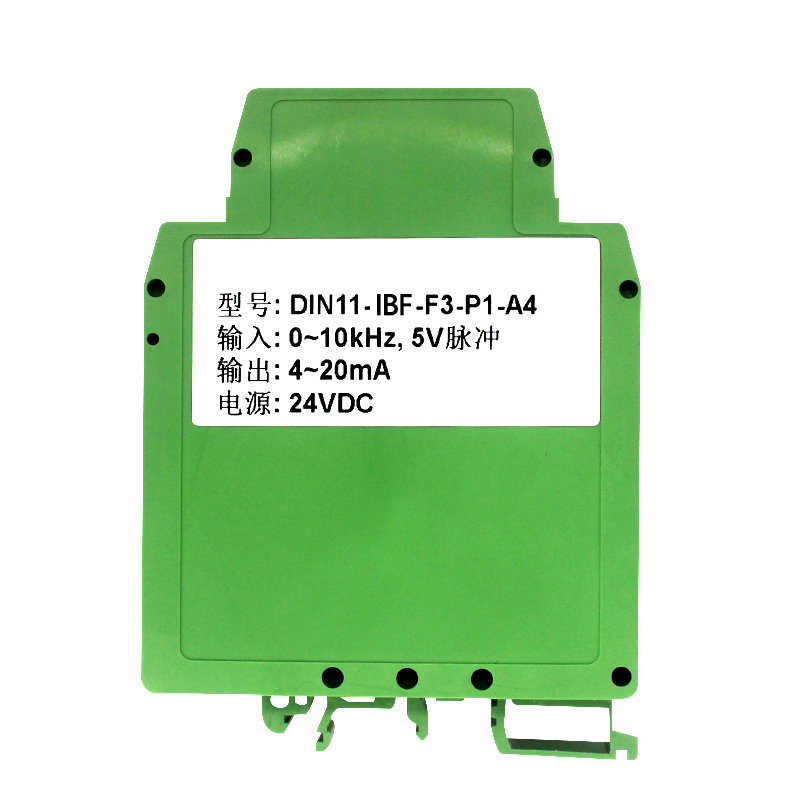

例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA  型號：DIN11 IBF F3-P1-A4

例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義  型號：DIN11 IBF Fu-P1-Vu

通用參數

注： 頻率輸入采用5V的TTL電平效果最佳。

注意事項:

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。

9、產品規格更新時恕不另行通知。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。
