產品說明

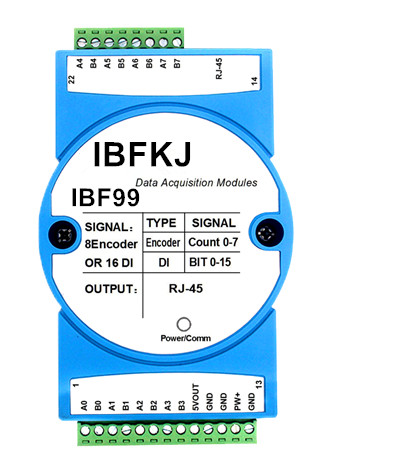

8路光柵尺磁柵尺編碼器或16路高速DI脈沖信號轉Modbus TCP網絡模塊 IBF99

產品特點：

● 光柵尺磁柵尺解碼轉換成標準Modbus TCP協議

● 高速光柵尺磁柵尺4倍頻計數，頻率可達5MHz

● 模塊可以輸出5V的電源給光柵尺或傳感器供電

● 支持8個光柵尺同時計數，可識別正反轉

● 可以設置作為16路獨立DI高速計數器

● 可網頁直接查看所有數據無需其他軟件

● 編碼器計數值和DI計數都支持斷電自動保存

●  DI輸入和網絡通信接口之間互相隔離

● 通過網絡通信接口可以清零和設置計數值

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可通過網頁設置模塊IP地址等參數

● 外形尺寸：120 mm x 70 mm x 43mm

典型應用：

● 光柵尺磁柵尺長度測量

● 流量計脈沖計數或流量測量

● 生產線產品計數

● 數控機床位置數據測量

● 編碼器信號遠傳到工控機

● 智能工廠與工業物聯網

● 替代PLC直接傳數據到控制中心

產品概述：

IBF99產品實現傳感器和主機之間的信號采集，用來解碼光柵尺磁柵尺編碼器信號。IBF99系列產品可應用在 以太網總線工業自動化控制系統，自動化機床，工業機器人，三坐標定位系統，位移測量，行程測量，角度測量，轉速測量，流量測量，產品計數等等。

產品包括信號隔離，脈沖信號捕捉，信號轉換和以太網通信。通訊方式采用ASCII碼通訊協議或MODBUS TCP通訊協議，TCP是基于傳輸層的協議，它是使用廣泛，面向連接的可靠協議。用戶可直接在網頁上設置模塊IP地址、子網掩碼等。

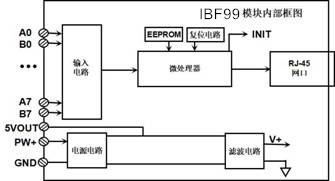

  圖2  IBF99模塊內部框圖

IBF99系列產品是基于單片機的智能監測和控制系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

IBF99系列產品按工業標準設計、制造，信號輸入 / 通訊之間隔離，抗干擾能力強，可靠性高。工作溫度范圍- 40℃～+85℃。

功能簡介：

IBF99遠程I/O模塊，可以用來測量八路編碼器信號，也可以設置作為16路獨立計數器或者DI狀態測量。

1、  信號輸入

8路編碼器信號輸入或16路DI獨立計數器，可接干接點和濕接點，詳細請參考接線圖部分。

注意：作為DI獨立計數器輸入時，通道A0~A7是高速通道，頻率可以達到5MHz；通道B0~B7是低速通道，頻率最高為20KHz。

2、  通訊協議

通訊接口： RJ-45網絡接口。網口位置的兩個指示燈，網線插上之后Link燈(綠燈)長亮，Data燈（黃燈）會不定時的閃爍。

通訊協議：支持MQTT協議，可以連接阿里云，騰訊云，華為云，中移物聯OneNET，私有云等等各種MQTT服務器。也可以采用MODBUS TCP協議，實現工業以太網數據交換。

同時也支持TCP/UDP/WebSocket等通訊協議。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于10mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

產品選型：

IBF99  -  RJ45

                             通訊接口

         RJ45： 輸出為RJ-45網絡接口

IBF99通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  編碼器AB信號輸入，8通道（A0/B0~ A3/B3）。

             低電平： 輸入  < 1V

             高電平： 輸入  3.5 ~ 30V

             編碼器頻率范圍0-5MHz（所有通道同時輸入）

             編碼器計數范圍 - 2147483647 ~ +2147483647，采用4倍頻計數，斷電自動保存

             注意：作為DI獨立計數器輸入時，通道A0~A7是高速通道，頻率可以達到5MHz；通道B0~B7是低速通道，頻率最高為20KHz。

             DI計數器范圍0 ~ 4294967295，斷電自動保存

輸入電阻：  30KΩ

5V輸出：   輸出電壓5V（±5%），輸出電流最大2A

通    訊：   MQTT通訊協議或者MODBUS TCP通訊協議或TCP/UDP

網    頁：   支持網頁在線查看數據，支持網頁設置模塊參數。

接    口：   RJ-45網絡接口，內置隔離變壓器。

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于3W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

外形尺寸：   120 mm  x  70 mm  x  43mm

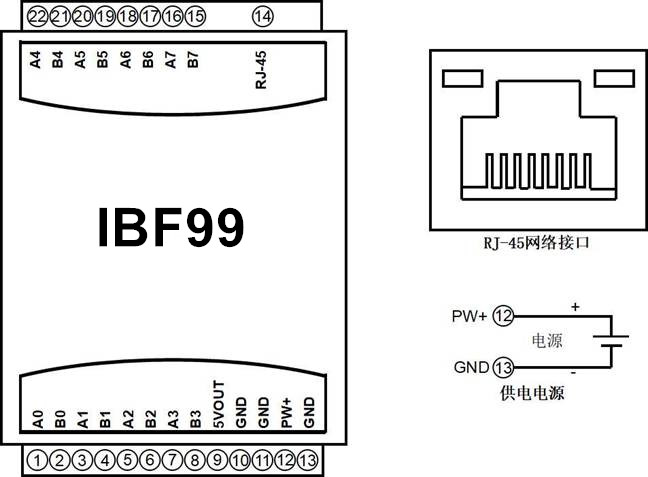

 引腳定義：
