產品說明

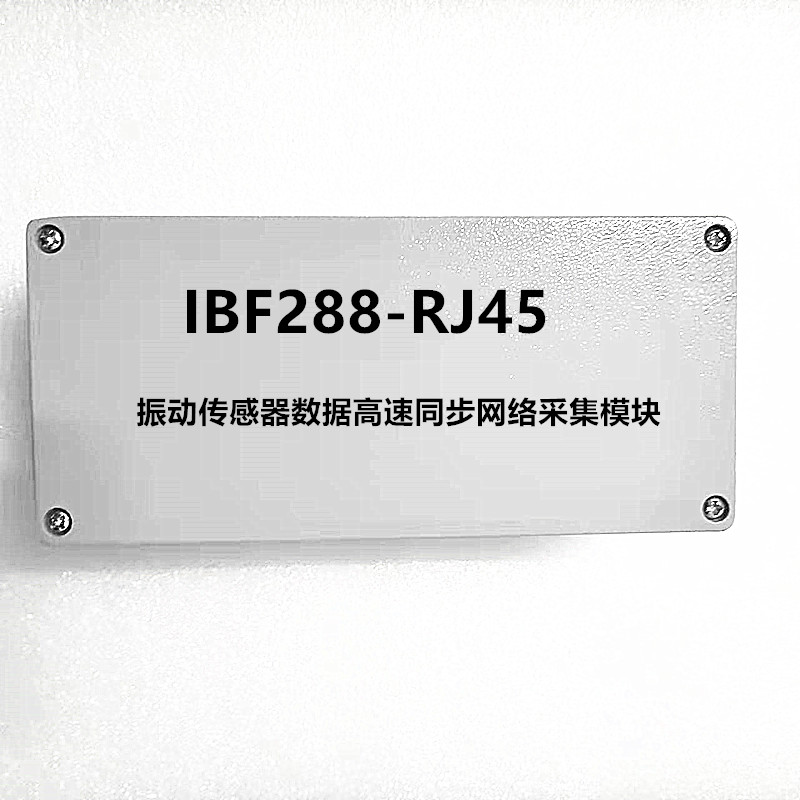

八通道IEPE振動傳感器數據高速同步網絡采集模塊 IBF288

產品特點：

● 八路IEPE振動傳感器輸入RJ45網口輸出

● 內置4mA恒流源給IEPE振動傳感器供電

● 自動采集并通過UDP協議上報數據

● 可以通過指令設定模塊IP等參數

● 直流電源供電：24VDC

● 可靠性高，采集方便，易于應用

● 金屬防水盒安裝,可防水防潮

● 可工作在港口和橋梁等惡劣環境

● 外形尺寸：175 x 80 x 56mm

典型應用：

● 橋梁振動監測

● 摩天大樓振動測量

● 軌道交通振動檢測

● 起重機3軸振動測量

● 龍門吊監測

● 港口起重機械

● 電機振動

● 麥克風音頻測量

● 風電設備振動監控系統

IBF288產品是一種物聯網和工業以太網采集模塊，實現了傳感器數據采集并發送到網絡。IEPE是“Integrated Electronics Piezo-Electric”的縮寫，即集成電路型壓電式傳感器。這種帶內置電子器件的壓電傳感器已成為工業應用領域的標準。半導體電路將壓電傳感器的高阻抗信號轉換為更容易傳輸?shù)牡妥杩闺妷盒盘?hào)。借助IEPE，只需一根任意長度的標準電纜即可實現電源供給和信號傳輸，不會因電纜移動而產生測量誤差

IBF288系列產品包括電源調理，模擬量同步采集，恒流源輸出和RJ-45網絡接口通信。通訊方式采用UDP協議。用戶可設置模塊IP地址、子網掩碼等。

IBF288系列產品是基于單片機的智能監測系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

IBF288系列產品按工業標準設計、制造，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

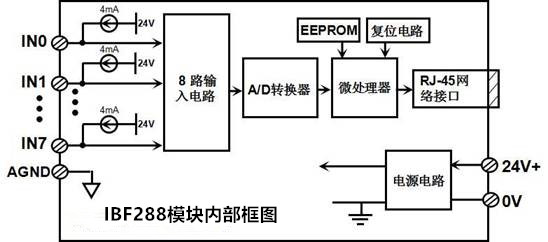

IBF288 遠程I/O模塊，可以用來同步測量八路IEPE模擬量信號。同時每路都有一個4mA的恒流源可以給傳感器供電，方便測量。

1、  模擬信號輸入

16位AD采集，8路模擬信號0-±10V輸入。同步采集速度20K SPS。

2、  通訊協議

通訊接口： RJ-45網絡接口。網口位置的兩個指示燈，網線插上之后Link燈(綠燈)會亮，有數據時Data燈（黃燈）會不定時的閃爍。

通訊協議：采用UDP協議，數據自動上報。

通信響應時間：小于10mS。

3、  抗干擾

模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。
